在半导体芯片的生产制造流程中，ATE（Automatic Test Equipment）即自动测试设备扮演着不可或缺的关键角色。随着现代芯片集成度的不断提高与功能的日益复杂化，ATE凭借其高效的自动化测试能力，已成为确保产品质量、降低生产成本以及缩短研发周期的核心设备之一。

一、ATE测试是什么

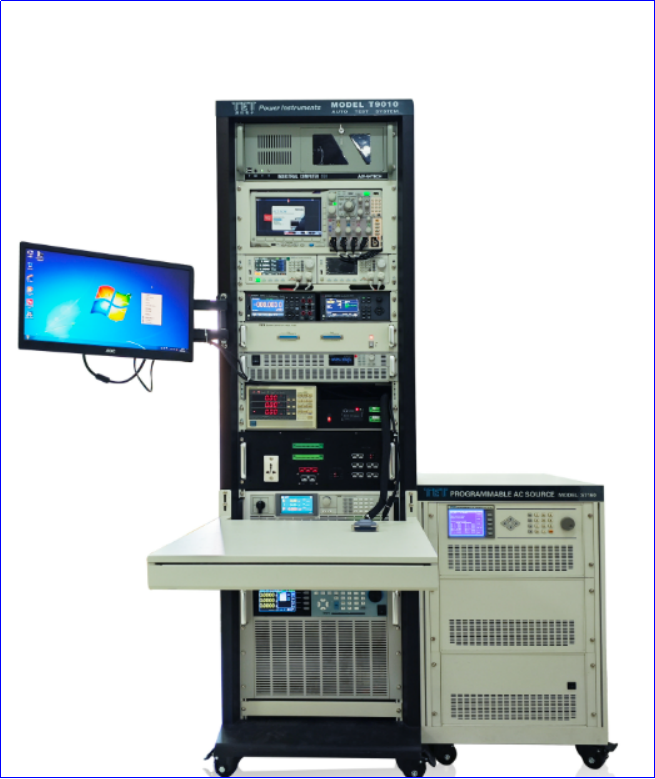

ATE是由高性能计算机控制的测试仪器集合体，其最基本的要求是快速且可靠地重复一致的测试结果，即具备速度、可靠性和稳定性。通过计算机编程取代人工劳动，自动化地完成测试序列，ATE的应用贯穿集成电路整个产业链，包括芯片的设计验证、晶圆制造相关的测试以及封装完成后的成品测试等多个环节。

在芯片产业中，ATE设备主要用于芯片封装之后的功能和性能自动化测试。芯片在生产制造过程中，有无数可能引入缺陷的步骤，即使是同一批晶圆和封装成品，个体之间也存在差异。因此，需要通过测试进行功能验证与性能筛选，确保最终产品的质量。

二、ATE测试的主要类型

在半导体测试中，根据生产阶段的不同，ATE测试主要可分为以下几类。

CP测试是对整片晶圆的每一个Die进行测试，其目的在于确保每个Die符合器件特征或设计规格书，并检测晶圆厂的制造工艺水平。该测试主要对Die进行基本的电性能参数测试，如漏电流、电源消耗等直流参数，以及传输延迟、建立保持时间等交流参数测试。测试完成后会生成包含每个Die位置信息与测试结果的晶圆图，为后续封装环节提供依据。

FT测试则针对封装后的芯片，作为芯片出厂前的最后一道拦截，确保芯片在最终封装形态下的功能与性能符合设计规范。测试内容涵盖功能检查与电参数性能验证，测试结果直接决定芯片的最终质量等级，用于良品与不良品的分类。

BI老化测试，通过在高温、高电压等严苛条件下运行芯片，加速暴露潜在制造缺陷或早期失效，以提高产品在实际应用中的可靠性与寿命。
