集成电路制造是数百道精密工艺协同的复杂工程，核心是在硅晶圆上通过重复循环构建晶体管与互连网络。本文从晶圆制备、光刻、沉积刻蚀、掺杂改性到互连封装，拆解芯片制造全流程，解析各环节核心原理与技术难点。

一、从一片硅到一枚芯片：集成电路制造究竟经历了什么？

一枚集成电路看似只是面积有限的硅芯片，其内部却可能集成数以亿计乃至数百亿计的晶体管，以及规模庞大的金属互连网络。如此复杂的结构并不是一次加工完成的，而是在晶圆表面反复进行薄膜生长、图形曝光、材料刻蚀、杂质掺入和热处理后逐层形成。

对于现代芯片制造而言，真正的核心并非某一项孤立工艺，而是如何在数百道相互制约的步骤中，持续控制材料厚度、图形尺寸、界面状态、杂质分布和晶圆应力，并保证不同层之间保持足够精确的空间对应关系。

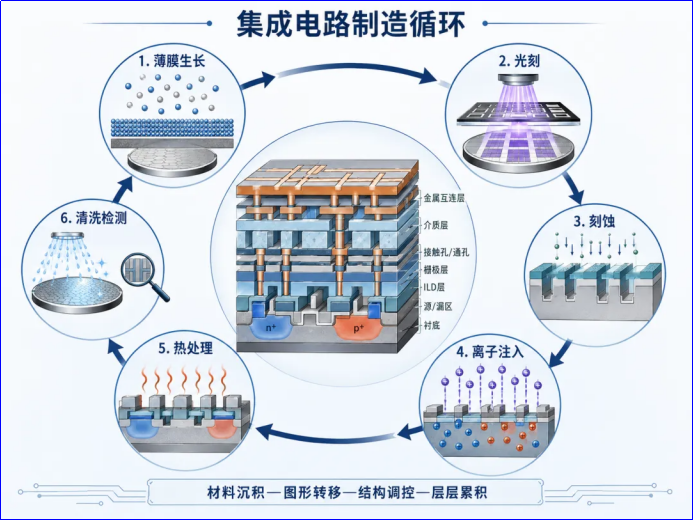

从工艺逻辑来看，集成电路制造可以概括为一个不断重复的循环：先在晶圆表面形成所需材料，再利用光刻确定加工区域，随后通过刻蚀、离子注入或选择性沉积改变局部结构，最后去除光刻胶并进行清洗和检测。晶体管、接触孔和金属互连正是在这一循环中逐层累积起来。理解这一点，比单纯记忆各项工艺名称更接近半导体生产的真实状态。

二、晶圆不是普通的硅片，而是整个制造过程的基础坐标

集成电路生产通常从高纯度单晶硅开始。电子级多晶硅经过提纯后，被拉制成具有特定晶向和电学性质的单晶硅棒，再依次完成切片、倒角、研磨、腐蚀和化学机械抛光，最终形成表面高度平整的硅晶圆。对于主流硅基CMOS工艺，晶圆通常采用特定晶向的单晶结构，并根据器件设计选择适当的导电类型、电阻率和掺杂水平。

晶圆既是机械支撑体，也是器件电学结构的一部分。MOS晶体管的沟道、源漏区以及体区均可能直接形成于晶圆内部；双极器件中的集电区、埋层和外延层同样与衬底性质密切相关。因此，晶圆中的氧含量、碳含量、位错密度、表面颗粒和局部应力都会影响后续器件性能。

早期集成电路曾广泛采用100毫米、125毫米和150毫米晶圆，随后逐步过渡到200毫米和300毫米。当前先进逻辑和存储器生产主要建立在300毫米晶圆平台上，而200毫米生产线仍广泛服务于模拟芯片、功率器件、传感器和部分成熟制程。

晶圆直径增大后，单片晶圆可容纳的芯片数量明显增加，但设备尺寸、温度均匀性、薄膜一致性和自动搬运精度也必须同步提高。SEMI的晶圆标准体系目前仍覆盖150毫米、200毫米、300毫米等多种规格；与此同时，300毫米产线继续承担高密度逻辑、存储和部分成熟制程扩产任务。

晶圆厚度也不能简单追求“越薄越好”。较薄晶圆能够减少材料消耗，并为背面供电、三维集成和先进封装创造条件，但在前道制造阶段，晶圆必须经受高温、真空、等离子体处理和高速旋转，因而需要具备足够的机械强度。实际生产通常先使用标准厚度晶圆完成主要器件加工，再根据封装和背面工艺需求进行减薄。

三、光刻的作用，是把电路设计转换成可加工的物理边界

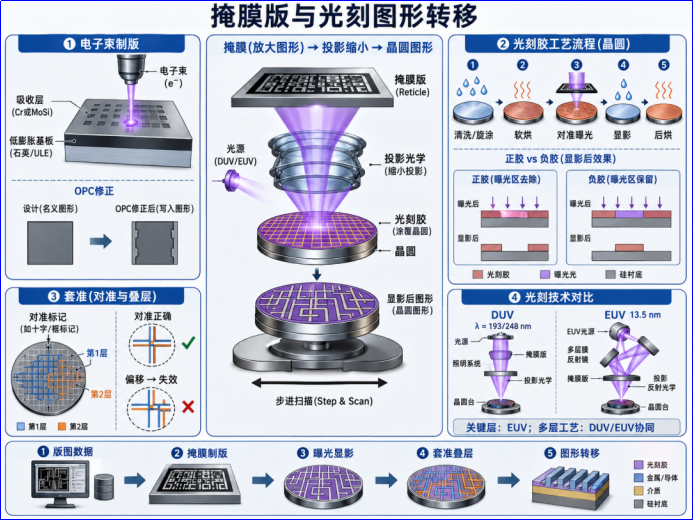

芯片设计完成后，版图数据库中保存的仍是数字化几何信息。制造环节首先要将这些信息转换为掩膜版上的图形，再通过光学系统投影到晶圆表面。掩膜版并不是简单的“照片底片”，而是由低热膨胀透明基板、不透明吸收层以及高精度图形共同构成的关键工艺载体。对于复杂芯片，不同器件层、接触层和金属层分别对应不同的掩膜图形。

现代掩膜图形主要通过电子束写入形成。电子束可以在掩膜基板上逐点描绘微细结构，并结合邻近效应修正、光学邻近修正和反演光刻等方法，对实际曝光过程中可能发生的衍射和图形变形进行预补偿。

换言之，掩膜上的图形未必与芯片最终需要的图形完全相同，有些线条甚至会被有意修正为看似不规则的形状，以便在曝光和刻蚀后得到符合设计要求的结构。

进入晶圆光刻环节后，需要先对晶圆进行清洗和表面处理，再通过旋涂形成厚度均匀的光刻胶薄膜。随后经过软烘、对准、曝光、显影和后烘，使光刻胶形成具有选择性保护作用的图形。

正性光刻胶在曝光后发生化学变化，曝光区域更容易被显影液去除；负性光刻胶则在曝光后交联，显影时保留曝光区域。现代先进制程主要根据分辨率、抗刻蚀能力、线边粗糙度和曝光体系选择相应的光刻胶，并非简单地依据“正胶分辨率高、负胶耐腐蚀”进行判断。

光刻真正困难的地方不仅是缩小图形，更在于层与层之间的精确套准。晶圆表面的晶体管栅极、源漏区、接触孔和金属线必须按照设计关系逐层叠加，任何一层发生位置偏移，都可能造成接触电阻升高、线路短路或器件失效。曝光设备因而需要持续识别晶圆上的对准标记，并对晶圆旋转、伸缩、局部翘曲和温度变化进行补偿。

在现代投影光刻系统中，掩膜图形通常以放大比例制作，再由投影光学系统缩小并聚焦到光刻胶表面。晶圆工作台完成一次曝光后移动到下一位置，直至整片晶圆完成曝光。先进芯片需要在不同材料层上反复执行这一过程，完整制造流程可能包含上百次图形化步骤。DUV光刻仍承担大量关键层和非关键层生产，而波长为13.5纳米的EUV光刻主要用于先进逻辑和存储器中尺寸最小、图形密度最高的层。

早期接触式曝光需要掩膜与光刻胶直接接触，虽然设备结构较简单、生产效率较高，但掩膜容易受到颗粒和机械摩擦损伤。现代量产线则主要使用非接触式投影光刻，并在掩膜上设置保护膜，以减少颗粒对关键图形的影响。

电子束直写仍可在不使用传统掩膜的情况下获得很高分辨率，但受逐点扫描方式限制，其产能远低于光学曝光，因此更多用于掩膜制作、研发验证和小批量特殊器件。
