关于晶圆的常见问题

好啦，晶圆已经制备完成了。接下来，我们回答几个关于晶圆的常见问题。

问题1：晶圆的尺寸有多大？

经过处理得到的成品晶圆，有多种尺寸规格，例如：2英寸（50mm）、3英寸（75mm）、4英寸（100mm）、5英寸（125mm）、6英寸（150mm）、8英寸（200mm）、12英寸（300mm）等。

图1：小尺寸晶圆

其中，8英寸和12英寸，最为常见。

晶圆的厚度，必须严格遵循SEMI规格等标准。例如，12英寸晶圆的厚度，通常控制在775μm±20μm（微米）范围内，也就是0.775毫米左右。

晶圆尺寸越大，每片晶圆可制造芯片数量就越多，单位芯片成本就越低。

以8英寸与12英寸硅片为例。在同样工艺条件下，12英寸晶圆可使用面积超过 8英寸晶圆两倍以上，可使用率（衡量单位晶圆可生产芯片数量的指标）是8英寸硅片的2.5倍左右。

但是，尺寸越大，就越难造，对生产技术、设备、材料、工艺要求就越多。

12英寸，可以在收益和难度之间维持一个比较好的平衡。

问题2：晶圆为什么是圆的？

首先，前面说了，拉单晶拉出来的，就是圆柱体，所以，切割后，就是圆盘。

其次，圆柱形的单晶硅锭，更便于运输，可以尽量避免因磕碰导致的材料损耗。

第三，圆形晶圆在制造过程中，更容易实现均匀加热和冷却，减少热应力，提高晶体质量。

第四，晶圆做成圆的，对于芯片的后续工艺，也有一定帮助。

第五，是面积利用率上有优势。后面我们会介绍，晶圆上面会制作很多芯片。芯片确实是方的。从道理上来说，好像晶圆是方的，更适合方形的芯片（边缘不会有浪费）。

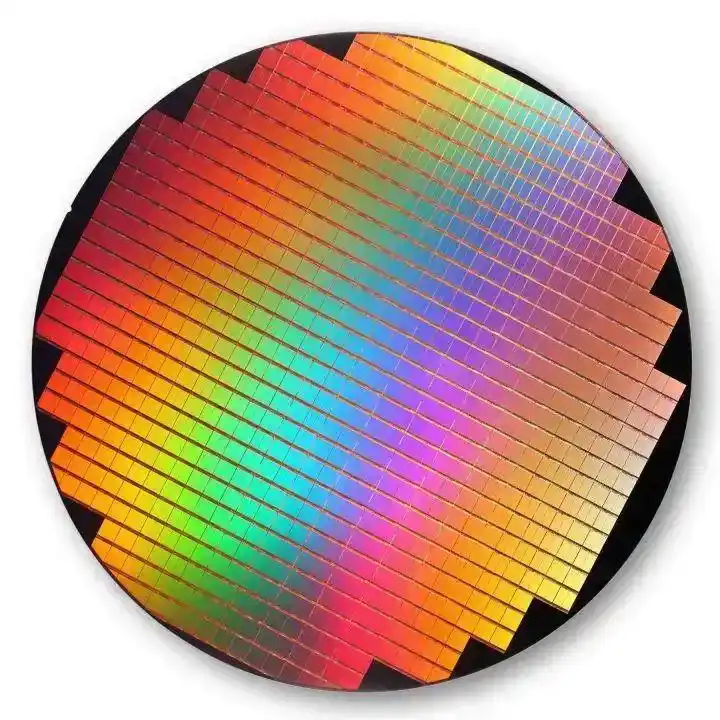

图2：晶圆

但事实上，即便是做成了“晶方”，一些边缘仍然是不可利用的。计算数据表明，圆形边缘比方形浪费更少。

问题3：晶圆一定是硅材料吗？

不一定。

不只有硅能做成晶圆。目前，半导体材料已经发展到第四代。

第一代半导体材料以 Si（硅）、Ge（锗）为代表。第二代半导体材料以 GaAs（砷化镓）、InP（磷化铟）为代表。第三代半导体材料以 GaN（氮化镓）、SiC（碳化硅）为代表。第四代半导体材料以氮化铝（AlN）、氧化镓（Ga2O3）、金刚石（C）为代表。

不过，目前仍有90%以上芯片需使用半导体硅片作为衬底片。因为它拥有优异的半导体性能、丰富的储量及成熟的制造工艺。
