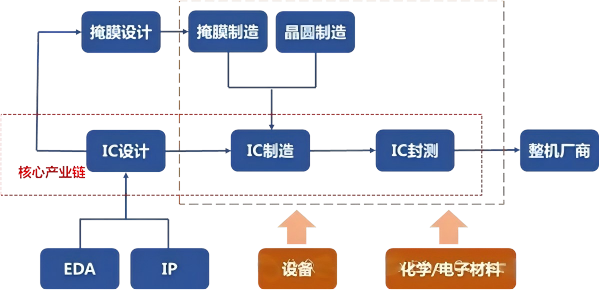

芯片的诞生过程与图书出版有着深刻的相似性：从内容创作到物理载体制作，最终形成可交付的产品。其中核心过程可清晰划分为设计、制造、封装测试三大环节。

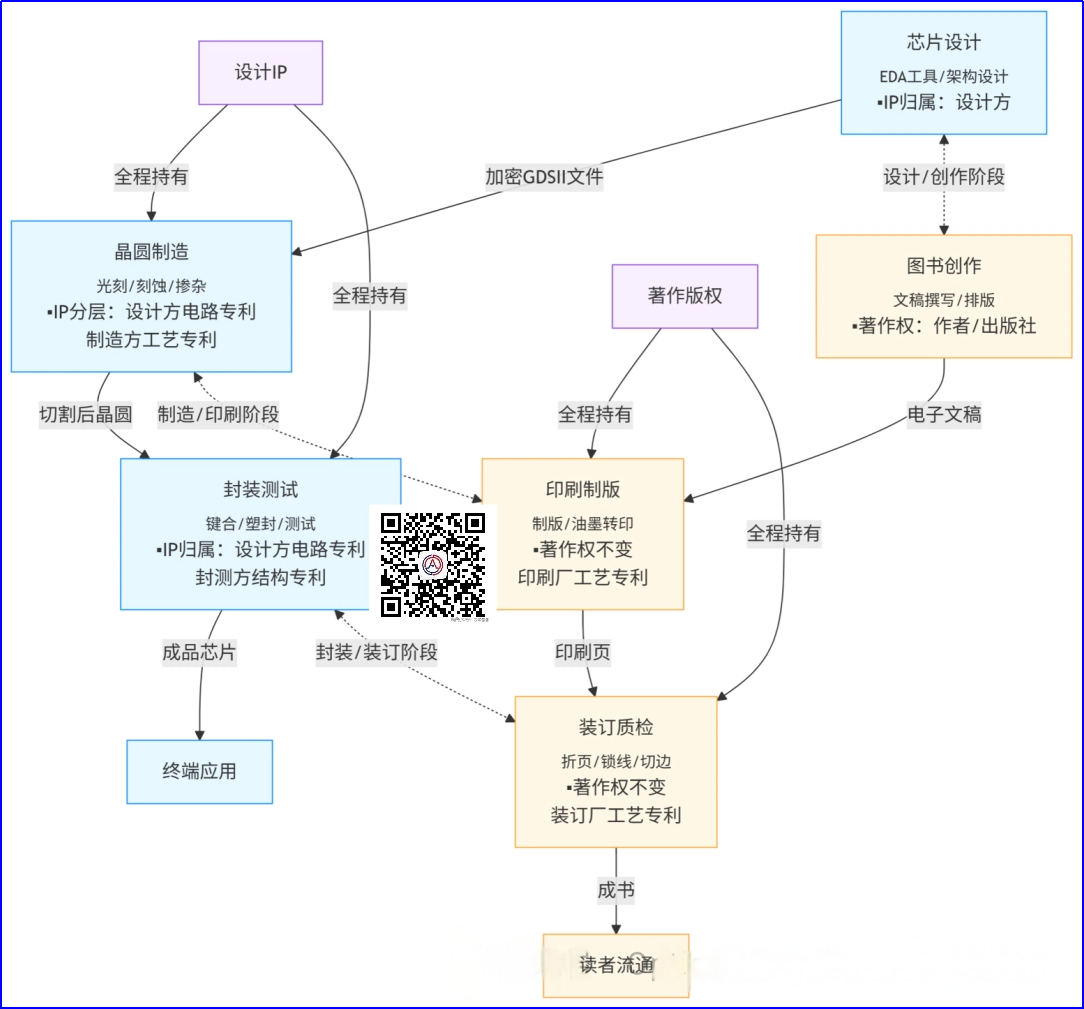

制作了一张流程对比图，如下所示，把IP专利归属这块也强调了一下。

  下面我们细细道来。

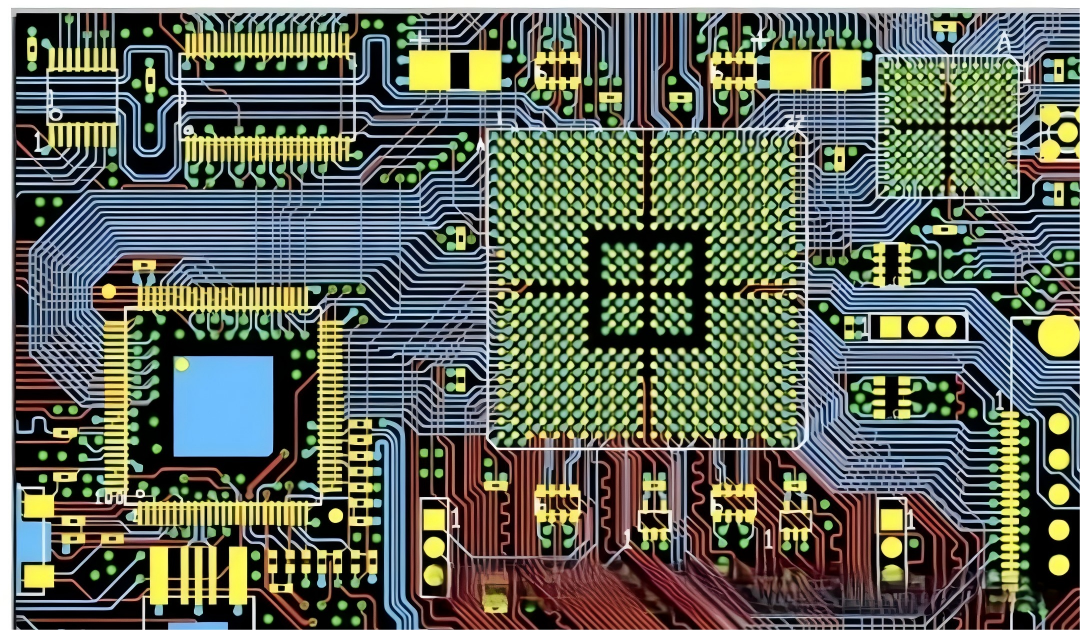

芯片设计环节如同图书的创作阶段，芯片设计工程师团队运用电子设计自动化（EDA）工具，在计算机环境中完成集成电路的逻辑设计、功能验证及物理布局。这包括定义芯片的系统架构、晶体管级电路连接以及信号时序等关键技术指标，并通过严谨的仿真测试确保设计可行性。最终输出的GDSII格式设计文件，即为芯片的“数字底稿”。

在此阶段，知识产权（IP）的归属权明确属于设计主体。Fabless设计公司（仅从事设计业务）或IDM企业（集成设计与制造）作为设计方，对其创新的电路结构、算法实现及功能模块享有完整的专利权利，如同作者对其著作内容拥有法定版权。

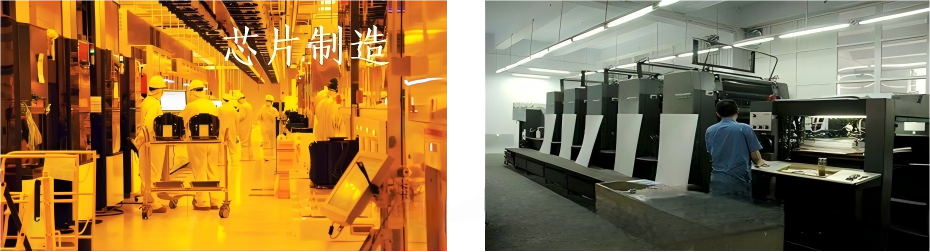

当设计蓝图完成，便进入芯片的制造环节，这相当于图书的印刷过程。 承载这一重任的是晶圆代工厂（Foundry）。它们如同现代化的巨型印刷厂，但其“印刷”对象是超高纯度的硅晶圆片（Wafer），“油墨”则是各种功能材料，“印刷机”则是极其复杂精密的光刻机等设备。

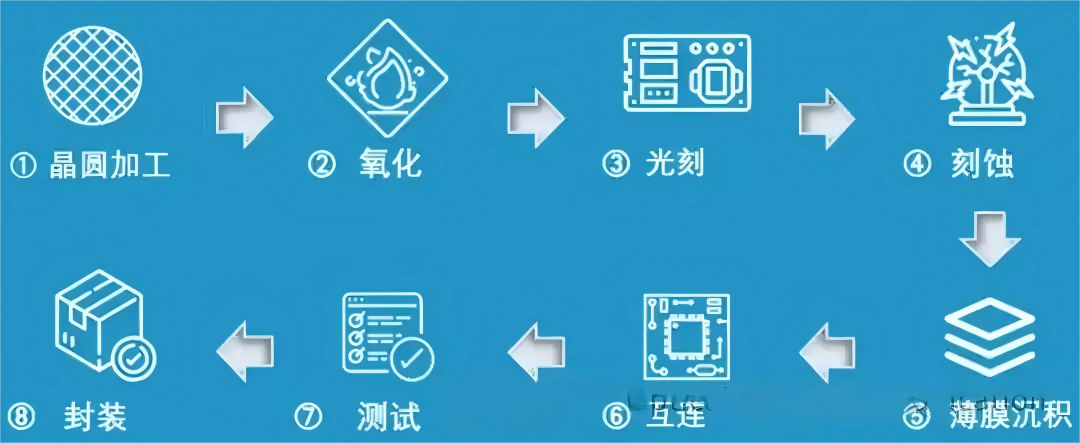

核心步骤是光刻：通过紫外光将设计图上的电路图形，像拍照显影一样，精准地“印刷”到覆盖着光刻胶的晶圆表面。随后经历光刻、刻蚀、离子注入、薄膜沉积、化学机械抛光等数百道复杂工序，如同多色套印和特殊工艺处理，最终在晶圆上层层构建起包含数十亿甚至上百亿个晶体管的微观三维结构。

代工厂仅获得特定芯片的生产授权，无权复制或占有客户的设计IP；同时，其独有的制程技术（如7nm FinFET工艺）及设备优化方案则构成代工厂自身的核心知识产权。这种关系如同印刷厂依据授权文件印制书籍，但印刷工艺的创新归属印刷厂所有。

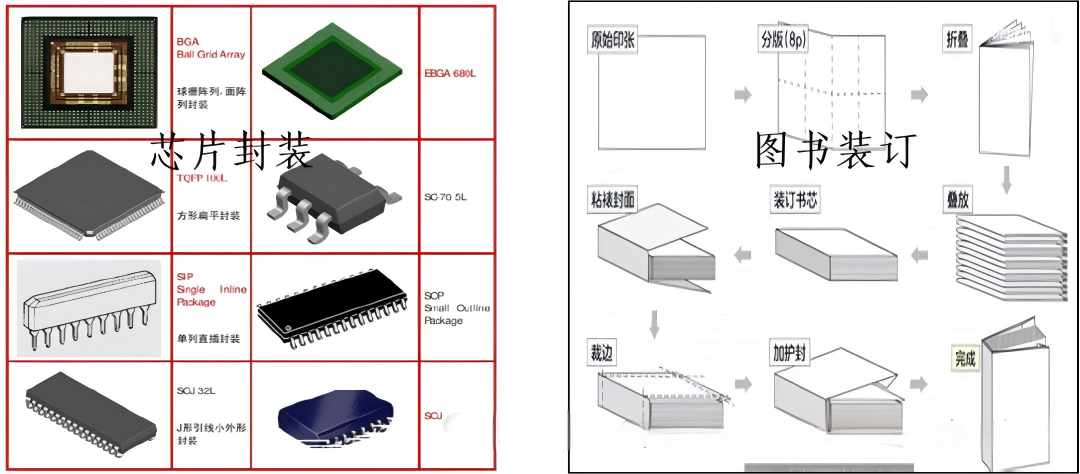

完成制造的晶圆进入封装测试环节，类比图书的装订与质量检验。专业封测厂（OSAT）首先将晶圆切割为独立裸片（Die），随后通过引线键合、倒装焊等技术将裸片电性连接至封装基板，最后用环氧树脂或陶瓷材料施加封装保护，形成具备标准接口的芯片成品。全程执行严格的电性测试、功能测试及可靠性验证。

封测厂的技术重点在于封装结构设计（如3D封装技术）、材料配方及测试方案，这些工艺创新属于封测厂自有IP；而封装完成的芯片，其内部电路设计的核心知识产权始终归属于原始设计方。封测环节本质上是对设计IP载体的物理加工与质检服务。

由此可见，芯片产业链遵循严谨的分工架构，设计环节创造核心价值，制造环节实现纳米级物理构建，封装测试环节完成功能集成与质量保障。三者形成紧密协作链，知识产权体系贯穿始终。设计方拥有电路知识产权，制造方掌握工艺技术，封测方专精于集成方案。
