芯片Decap流程与步骤(二)

作者:admin  来源:MCU内外  发布时间:2025-09-10  访问量:2333

上一篇文章介绍了芯片开封(Decap),接着讲讲芯片去层。芯片去层是半导体失效分析(Failure Analysis)和逆向工程(Reverse Engineering)中的核心技术,目的是逐层移除芯片的封装和内部层叠结构,以便在显微镜下观察每一层的电路布局和结构。

一、芯片去层

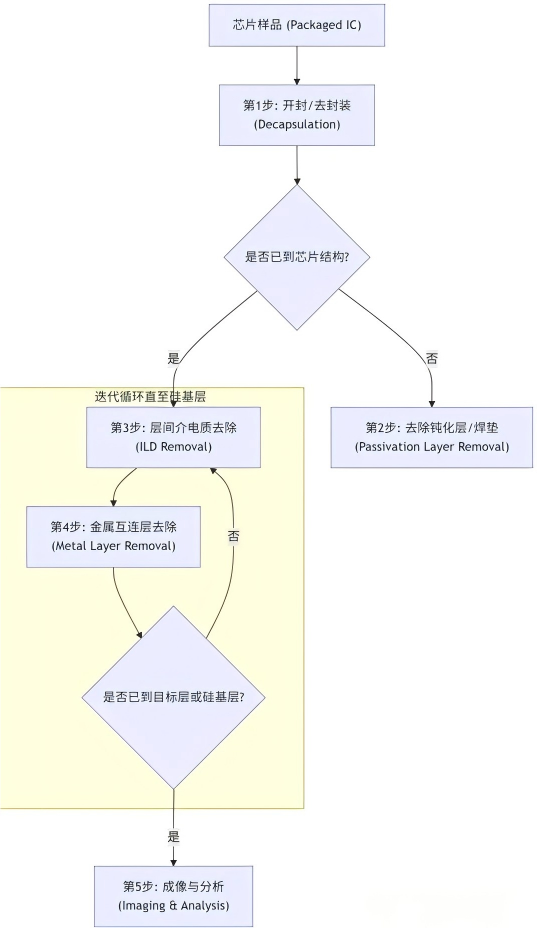

去层是一个从宏观到微观、从外部到内部的循序渐进过程。下图清晰地展示了这一逐步推进的完整流程:

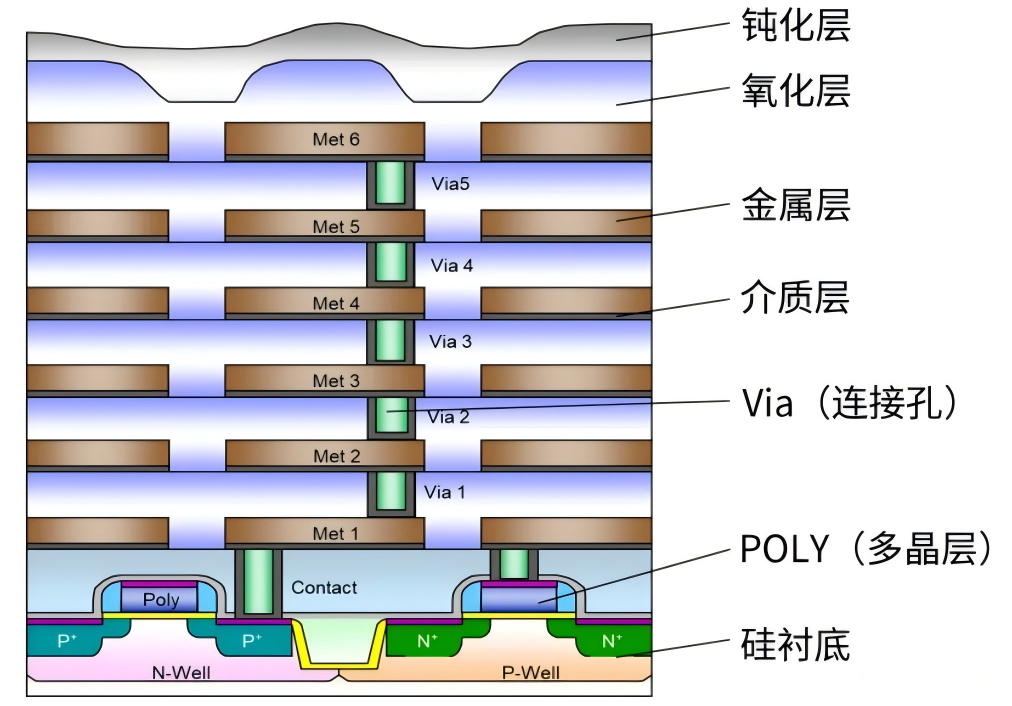

芯片最顶层是一层坚硬的钝化层(通常由氮化硅Si₃N₄或氧化硅SiO₂组成),用于保护电路免受划伤、湿气和污染。需要先移除它才能看到顶层的金属互连。


(一)第1步:去除钝化层 (Passivation Layer Removal)

方法:反应离子刻蚀 (RIE) 或 湿法化学腐蚀

1、RIE (干法):

(1)原理:在真空腔体内,通入反应气体(如CF₄,CHF₃),形成等离子体。等离子体与钝化层发生化学反应并产生挥发性副产物,从而将其去除。

(2)优点:各向异性好(垂直方向刻蚀快,横向刻蚀慢),能保持下层金属线条的形貌,控制精度高。

(3)设备:RIE刻蚀机。

2、湿法腐蚀:

(1)试剂:热磷酸(H₃PO₄)用于去除氮化硅(Si₃N₄),氢氟酸(HF)缓冲液用于去除氧化硅(SiO₂)。

(2)优点:速度快,成本低。

(3)缺点:各向同性腐蚀,可能导致横向钻蚀(Undercut),损坏金属线边缘。

(二)第2步:层间介电质去除 (Inter-Layer Dielectric - ILD Removal)

钝化层之下是多层金属互连结构,它们之间由层间介电质(ILD,通常是SiO₂ based)隔离。去层的核心就是循环进行“去除ILD -> 观察/成像 -> 去除金属”的过程。

1、方法:湿法化学腐蚀或干法刻蚀

2、首选方法:湿法化学腐蚀(基于HF)

(1)试剂:缓冲氢氟酸(BHF)或氢氟酸蒸汽(HF Vapor)。

(2)原理:HF与SiO₂反应生成可溶于水的六氟硅酸。

(3)优点(HF Vapor):各向同性,但腐蚀均匀且温和,对下层金属损伤小,容易控制终点。是目前最常用、最可靠的方法。

3、干法刻蚀:同样可以使用RIE,但需要优化工艺以避免对下层金属造成损伤。

(三)第3步:金属互连层去除 (Metal Layer Removal)

当一层ILD被移除后,该层的金属互连(通常是铝或铜)就会暴露出来。为了看到下一层的结构,需要将这些金属完全去除。

1、方法:湿法化学腐蚀

2、铝(Al)互连腐蚀:

(1)试剂:磷酸(H₃PO₄)、硝酸(HNO₃)、醋酸(CH₃COOH)的混合液(常用商业名称如“Transene Al Etchant”)。

(2)原理:混合酸能有效溶解铝,同时对氧化物介电质的腐蚀速率很慢。

3、铜(Cu)互连腐蚀:

(1)试剂:氨水(NH₄OH)与过氧化氢(H₂O₂)的混合液(通常称为APM溶液)。

(2)挑战:铜的化学惰性更强,腐蚀后更容易产生残留物,需要更精细的配方和控制。

(四)第4步:重复循环与终点检测

重复步骤2和3,逐层向下推进,直到暴露出感兴趣的缺陷(如通孔、接触孔)或最底层的硅基晶体管(有源区、多晶硅栅极)。

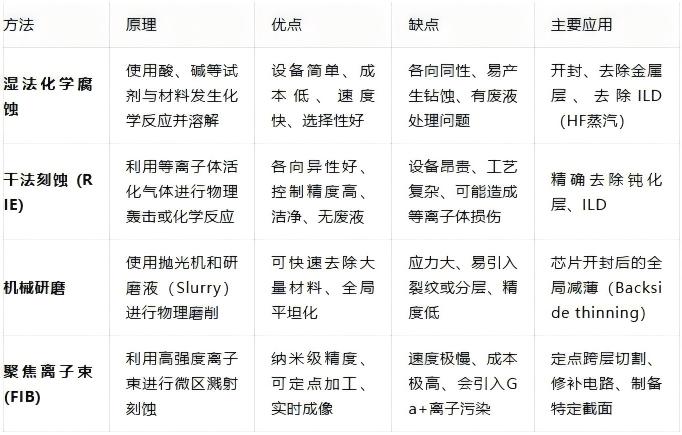

二、主要方法总结对比


三、成像与分析

在整个去层过程中,每一步完成后都需要使用以下工具进行观察和记录:

1、光学显微镜 (OM):快速定位和初步观察。

2、扫描电子显微镜 (SEM):提供高分辨率、大景深的图像,是观察电路细节的主要工具。

3、能量色散X射线光谱 (EDS/EDX):与SEM联用,进行元素成分分析,帮助识别材料。

总之,芯片去层是一项极其精细和专业的技艺,需要分析师根据芯片的工艺节点(纳米尺寸)、材料体系(Al vs. Cu, Low-k dielectrics)和具体目标,灵活选择和组合上述方法,并依靠丰富的经验来判断进程和解决问题。
