在纳米级芯片的“微缩城市”中，数百亿晶体管的稳定互连离不开深藏不露的“内衬”技术。本文深度解析钌（Ru）内衬如何优化铜填充质量，并结合CMP平坦化与抗电迁移测试，揭示先进制程中提升互连可靠性与寿命的微观密码。

当我们谈论芯片时，常常关注晶体管数量或制程工艺，但芯片内部数百亿个晶体管是如何连接的？答案就藏在那些比头发丝还要细数千倍的金属连线中。而在这些连线形成之前，一项名为“内衬（liner）”的技术，正悄然决定着芯片的性能与可靠性。

一、芯片互联

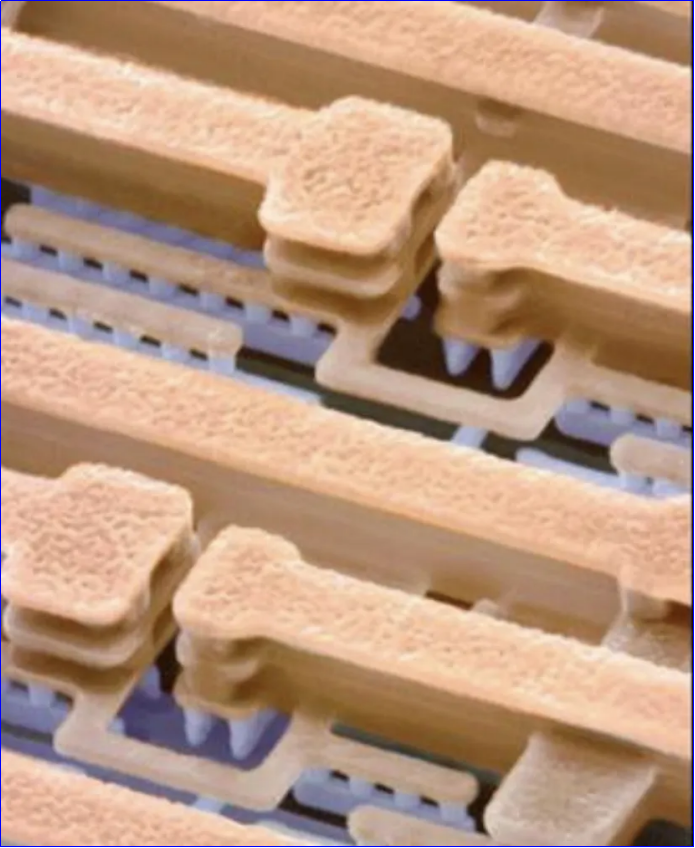

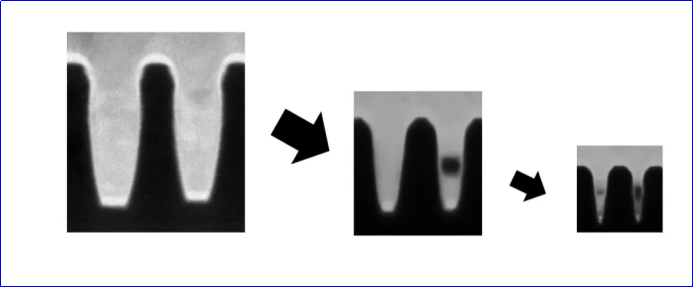

现代芯片如同一座高度复杂的立体微缩城市，晶体管是建筑，而互连线则是连接它们的高速公路。随着芯片制程不断微缩，这些“道路”也越来越窄、越来越深，如何在极窄的沟槽中均匀、无空洞地填充铜金属，成为制造过程中的一大挑战。

二、内衬层：铜线防扩散

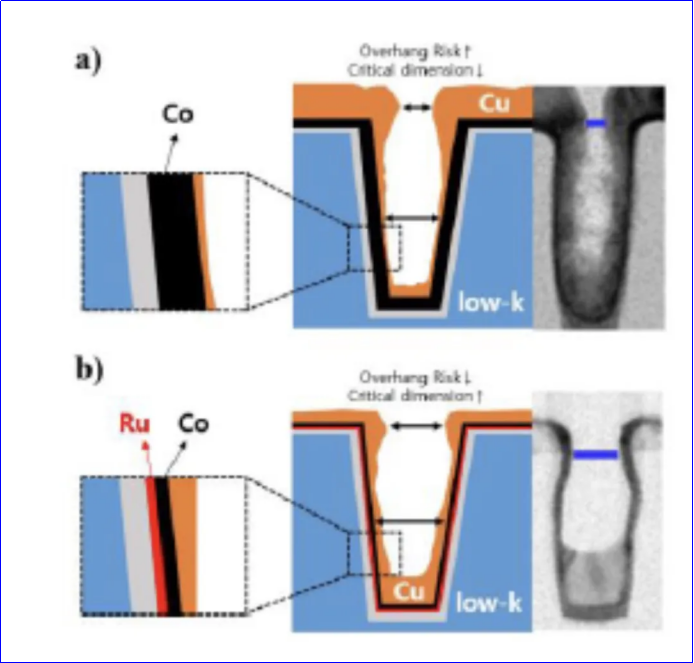

在填充铜之前，工程师会先在沟槽表面沉积一层极薄的材料作为“内衬”。这层材料有两个关键作用：

1、黏附层：帮助铜与芯片绝缘材料更好地结合；

2、阻挡层：防止铜原子扩散到周围材料中造成短路。

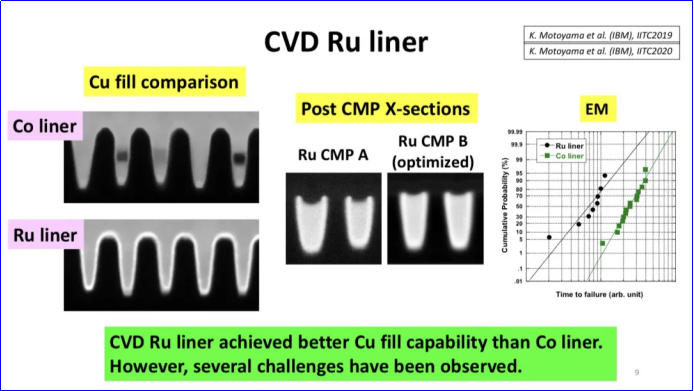

传统上，钴（Co）是常用的内衬材料。但图片中的研究显示，采用化学气相沉积（CVD）工艺制备的钌（Ru）内衬，在铜填充能力上表现更优，能够实现更完整、更均匀的铜沉积。

三、化学机械抛光（CMP）后的检验

铜填充后，芯片表面需要经过化学机械抛光（CMP）来磨平多余材料。图中“Post CMP X-sections”展示了两种钌CMP工艺后的截面效果：

1、Ru CMP A：基础工艺；

2、Ru CMP B（优化后）：经过优化的工艺显示出更平整的表面。

这步至关重要，因为任何微小的不平整都可能影响后续层级的制造，最终影响芯片性能。

四、电迁移（EM）

图中“EM”部分提到的“电迁移”是芯片可靠性的重要指标。当电子在导线中高速流动时，会撞击金属原子，长期可能导致原子移位形成空洞或堆积，就像交通拥堵一样，最终导致线路断路或短路。良好的内衬材料能够提升芯片抵抗电迁移的能力，延长芯片使用寿命。

芯片制造是一场在纳米尺度上的精密舞蹈，每一个步骤都需要精心设计。像钌内衬这样的“看不见”的创新，正是推动摩尔定律持续向前的隐形力量。下次当你手握智能手机或使用电脑时，不妨想一想：在这块小小的芯片内部，正运行着一个由无数先进材料科学构建的微观宇宙。
