3D集成光子封装:从波导到波导耦合器的技术演进与挑战

作者:admin  来源:先进封装技术与工艺  发布时间:2026-02-12  访问量:1168

在半导体先进封装领域,光子集成电路(PICs)正以其在数据中心互连、生物传感器、激光雷达(LiDAR)、光子交换及光子计算等前沿应用中的巨大潜力,引领着技术革新。然而,尽管PICs的制造工艺已取得显著进展,但其封装、组装和测试环节却成为阻碍其成本效益和大规模应用的主要瓶颈。研究表明,PICs的封装、组装和测试成本可占总制造成本的70-80%,远高于电子集成电路的20%。

一、光子封装的成本困境

传统电子SoC的制造成本主要集中在FEOL和BEOL晶圆制造工艺,而PICs(如磷化铟InP)的情况则截然相反,封装成本占据了主导地位。例如,一个硅光(SiPh)可插拔收发器系统中,SiPh发射器或接收器芯片以及驱动芯片的成本,远不及整体封装、组装和测试的开销。这种巨大的成本差异,凸显了开发高效、低成本光子封装解决方案的紧迫性。

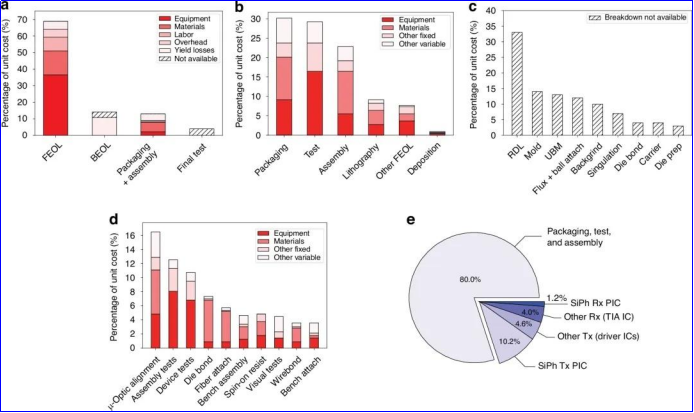

图1:微电子和微光子封装的成本细分

二、电子封装策略的借鉴与光子封装

电子封装技术从最初的引线键合(1D架构)发展到倒装芯片(2D架构),再到先进的2.1D、2.3D、2.5D甚至3D堆叠架构,其关键在于实现高密度、高精度的互连。芯片到晶圆键合(D2W)和混合键合等技术,使得连接密度高达10⁴连接/mm²,凸点间距小于10µm。这些技术,如热压键合(TCB)和激光辅助键合(LAB),依赖于高速、高精度的自动拾取放置设备,实现了高吞吐量和对准精度。

然而,光子封装面临着独特的挑战。首先是光纤到芯片的连接。目前主流的主动对准方法,通过注入光并实时扫描位置以获得最大输出功率,然后用紫外固化环氧树脂固定,不仅成本高昂,而且吞吐量低。其次,单模光纤的最小间距限制了I/O密度。

此外,将不同材料平台(如SiPh、III-V族)的器件集成到同一封装或芯片上,也是一大难题。为此,业界开发了混合集成、微转移打印、异质集成和单片集成等多种技术,但它们在集成度、成熟度和已知良品芯片的测试方面各有优劣。

三、波导到波导耦合器

为了解决光纤连接和材料集成的挑战,光子学界正积极寻求类似于电子引线键合和倒装芯片连接的光学等效方案,以期降低成本、尺寸、重量和功耗(C-SWaP)。这些芯片间耦合器旨在实现单个PIC上的单模波导与其他芯片、中介层或板上的单模波导之间的高效连接。

六种主要的波导到波导耦合器类型:

边缘耦合器:通过沿光传播方向对准芯片上的耦合元件,实现光在垂直平面上不改变方向的传输。常见的技术包括锥形波导、多模干涉仪(MMI)和梯度折射率(GRIN)透镜。它们具有宽波长窗口和偏振无关性,但尺寸较大,对准容差较低。

光栅耦合器:利用周期性刻蚀结构,使光传播方向接近90°改变,从而减少芯片间间隙和折射率差异的影响。它们兼容晶圆厂工艺,但通常插入损耗较高,且波长敏感性强。

自由形式耦合器:利用微透镜和微反射镜将光从输入波导反射出平面,再聚焦到另一芯片的输出波导。这类耦合器波长和偏振敏感性较低,尺寸小,垂直对准容差大,但主要挑战在于串行制造和吞吐量。

倏逝耦合器:通过将波导紧密放置,利用倏逝场相互作用来转移光功率。它们能实现超低插入损耗和高信道密度,但通常偏振敏感。

悬臂梁耦合器:通过在波导薄膜中引入拉伸应力使其弯曲,实现光的平面外传输。这些耦合器可实现大的芯片间间隙,但横向对准容差窄,且对BEOL工艺要求高。

光学引线键合:类似于电子引线键合,通过双光子聚合(TPP)、直接光学引线键合(DOW)或超快激光写入(ULI)等技术,制造聚合物波导连接器。它们具有高度可定制性,但目前仍为串行制造,连接密度有限。

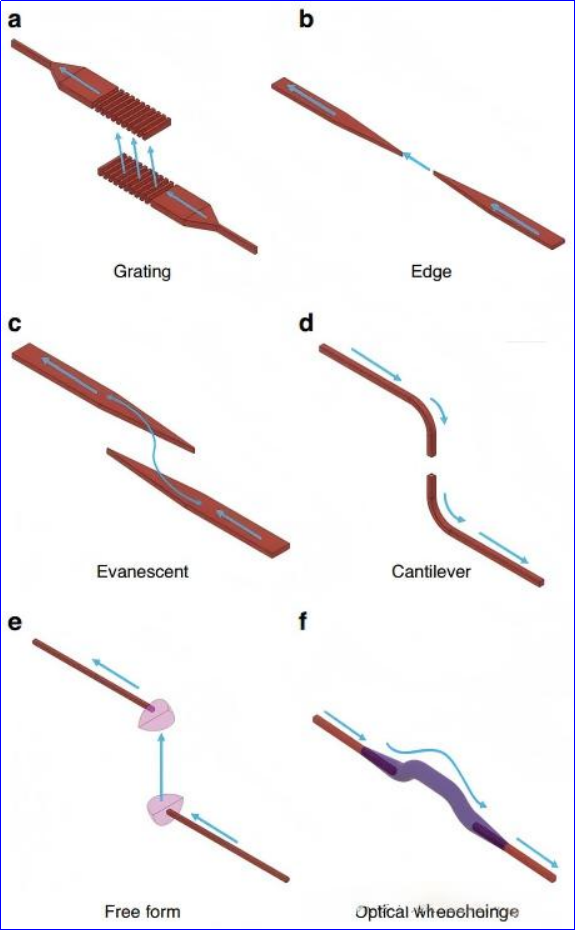

图2:通用芯片间耦合架构

四、芯片内部和多芯片间的垂直互连

除了芯片间耦合器,光子通孔是另一种重要的连接方式,用于在同一芯片的不同表面之间或通过第三个基板在多个芯片之间传输光。光子通孔可分为导模通孔和自由形式通孔。导模通孔通过刻蚀和填充形成垂直波导,而自由形式通孔则利用微反射镜反射光,但不通过波导引导。

3D集成光子封装的未来,高度依赖于这些波导到波导耦合器技术的持续突破。从边缘耦合器的稳健性,到光栅耦合器的灵活性,再到倏逝耦合器的超低损耗,以及光学引线键合的可定制性,每一种技术都在解决PICs成本、性能和集成度挑战中扮演着关键角色。随着自动拾取放置设备和晶圆级键合技术的不断进步,高精度、高吞吐量的光子互连将成为可能,有望将PICs从数据中心的利基应用推向更广阔的消费电子、医疗和高性能计算市场。
