晶圆上的Scribe Line是什么?有什么作用?

作者:admin  来源:Jeff的芯片世界  发布时间:2026-02-13  访问量:1165

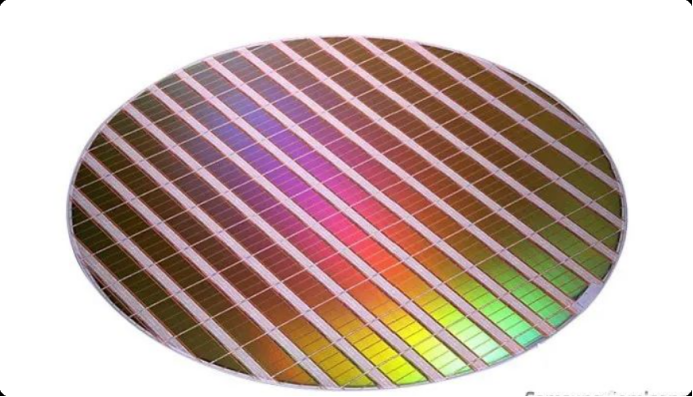

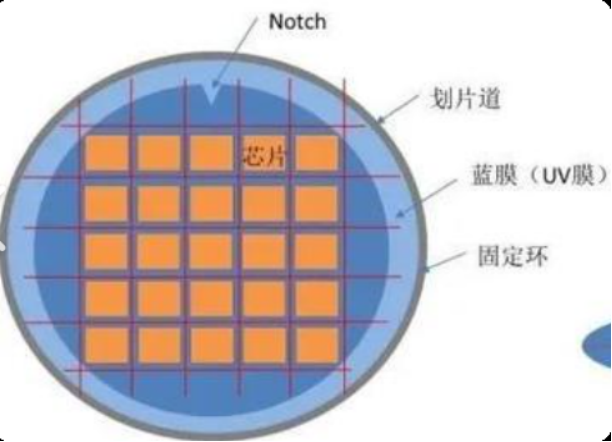

在半导体晶圆制造流程中,相邻芯片之间预留的狭窄间隙区域被定义为划片道(Scribe Line),也称切割道或Kerf区。这一区域呈网格状分布,本质上不包含任何有效电路,是晶圆上的“牺牲带”,但其在晶圆制造与芯片分离过程中承担着多重不可替代的核心功能。

一、基本定义与定位

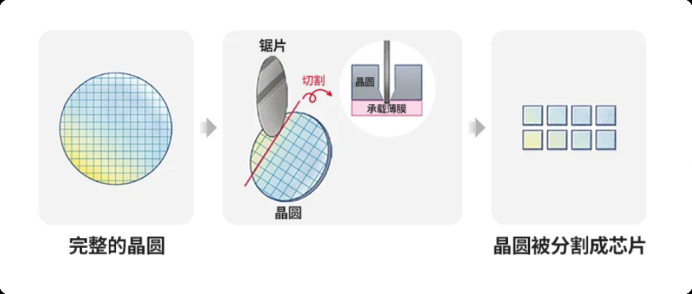

划片道的核心定位可概括为三个层面。首先,它是切割工序的导航线,为金刚石刀片或激光切割提供明确的物理路径,确保芯片能够精准分离,不损伤有效电路。其次,它是应力缓冲带,在切割过程中吸收机械应力与热应力,避免芯片边缘崩裂或内部结构受损。第三,它是工艺检测区,内部集成多种测试结构与标记,用于实时监控晶圆制造全流程的工艺稳定性。从尺寸角度看,传统工艺节点下划片道宽度通常在80至120微米之间,而在7纳米及以下先进工艺中,宽度已被压缩至40至50微米,部分极致设计甚至突破30微米。


划片道宽度与实际切割产生的刀痕宽度(Saw Kerf)并非同一概念:前者是设计阶段预留的“规划红线”,后者是切割后形成的物理沟槽,宽度通常仅为15至40微米,切割工具沿划片道中线作业,两侧预留10至30微米作为安全距离。

二、内部功能结构

划片道并非单纯的空白区域,其内部集成了多种具有明确功能的结构模块,这些结构在晶圆制造与测试环节发挥着各自的作用。

对准标记是划片道中最基础的结构之一,分为光刻对准标记与切割对准标记。光刻对准标记用于多层光刻工艺中的精准套刻,确保各层电路图形精确叠加;切割对准标记则为切割设备提供参考点,引导切割路径的精准执行。这两类标记通常采用高对比度材料制成特定图形,如十字线或格栅状图案。

工艺测试结构是划片道内密度最高的功能模块,包括各类测试键(Test Key)与监控器件。这些结构用于晶圆允收测试(WAT),具体涵盖电性测试结构如接触电阻测试单元、晶体管性能检测模块,工艺监控结构如线宽测试图形、薄膜厚度检测单元,以及缺陷检测标记等。这些测试结构随步进式光刻在全晶圆范围内复制,不同掩膜版内的测试图案互不相同,既实现了全晶圆工艺质量的覆盖检测,又不占用芯片有效面积。


切割辅助与防护结构是保障芯片完整性的关键屏障。密封环(Seal Ring)位于芯片边缘,由金属与接触孔构成,用于阻挡切割应力向芯片内部扩散,同时防止水汽与杂质侵入电路。部分设计中还在密封环外侧设置裂纹阻挡结构(Crack Stop),专门吸收切割应力。此外,划片道内有时还设有切割引导线,进一步明确切割路径。

 除上述功能结构外,划片道内还包含其他辅助性设计。无功能填充图案(Dummy Patterns)用于平衡晶圆表面图形密度,满足化学机械抛光(CMP)对平整度的要求。在部分高端工艺中,划片道内会集成冗余电路或备用元件,用于修复相邻芯片中的微小缺陷,从而提升晶圆整体良率。此外,一些设计还会在划片道中放置公司标识、版图版本号或坐标编号等信息,便于追溯制造环节中的问题。

三、关键设计参数

划片道的设计需要在晶圆空间利用率与工艺可靠性之间寻求平衡。宽度是划片道最核心的设计参数:较宽的划片道为切割和测试结构布置提供了充足空间,但会占用更多晶圆面积;较窄的划片道能提升单位晶圆的芯片产出量,但对切割精度和测试结构布局提出了更高要求。传统工艺中划片道宽度相对宽松,而先进工艺通过采用隐形激光切割等新技术,得以将宽度压缩至40微米甚至30微米以下,部分设计还采用双划片道(Double Scribe Line)结构以兼顾空间与功能。


结构布局方面,测试结构在划片道内的布置需严格控制密度,避免与切割路径冲突或增加金属残留短路的风险。所有结构均需避开实际切割中线区域,同时兼容不同切割技术的特性,例如激光切割对金属结构的位置敏感度更高,需预留额外的热影响区。材料与工艺适配方面,划片道内的结构材料需与晶圆制造全流程兼容,例如钝化层需在划片道区域预留开口,确保切割时仅作用于硅基底,避免切割金属或介质层产生碎屑污染。测试结构的材料与制备工艺也必须与芯片核心电路完全一致,以保证测试数据能够真实反映工艺波动。

四、技术演进趋势

随着半导体工艺向更小节点推进,划片道的技术发展呈现三个明确趋势。一是宽度持续超窄化,依托激光切割、等离子切割等先进切割技术的成熟,划片道宽度已从早期的近百微米压缩至先进工艺下的30至40微米级别,从而最大限度提升晶圆利用率。二是功能集成度不断提高,除传统的对准、测试与防护功能外,划片道开始集成芯片修复、温度监测等附加功能,强化对晶圆制造全流程的精细化管控。三是设计定制化特征日益显著,针对逻辑芯片、存储芯片、功率器件等不同产品类型,划片道的宽度、测试结构类型及布局方案均需进行针对性调整,例如功率器件通常需要更宽的划片道以应对更高的切割应力。

划片道虽不包含任何有效电路,看似是晶圆上的“无价值”牺牲区域,但其内部集成的高精度对准标记、多类型工艺测试结构、防护屏障及其他辅助设计,共同构成了连接芯片制造与芯片分离的关键纽带。这一区域的设计水平直接影响晶圆的切割良率、芯片的长期可靠性以及单位晶圆的产出成本。在先进制程不断追求更高集成度的背景下,划片道的结构设计与参数权衡已成为衡量晶圆制造技术成熟度的重要隐性指标。
