在芯片制造过程中，每一层沉积的薄膜在原子层面都存在一种内在的力，即薄膜应力。这股力量至关重要，若控制得当，可成为提升芯片性能的关键；若控制失当，则可能导致芯片直接失效。薄膜应力本质上源于薄膜与衬底之间的相互作用，它会迫使晶圆发生微小但关键的形变，从而深刻影响器件的电学性能和长期可靠性。

一、薄膜应力的来源与分

薄膜应力主要来源于两个方面：一是薄膜材料与衬底材料之间热膨胀系数不匹配，在工艺温度变化后产生的热应力；二是薄膜在沉积生长过程中，由于其微观结构、原子排列缺陷等内在因素产生的本征应力。根据作用方向的不同，薄膜应力可分为压应力和张应力两大类。

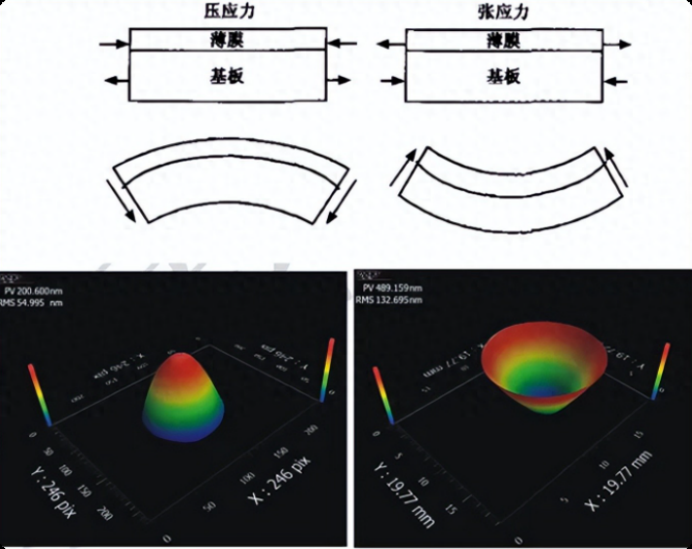

压应力表现为薄膜原子“挤”在一起，有向内收缩的趋势。它主要来源于本征应力，例如在低温、高能的物理气相沉积过程中，原子未能到达能量最低的晶格位置，处于“拥挤”状态。具有压应力的薄膜会使晶圆中心凸起。典型的压应力材料包括氮化硅和一些金属屏障层。

张应力则表现为薄膜原子被“拉”开，有向外扩张的趋势。其最主要的来源是热应力，当薄膜与硅衬底的热膨胀系数不同时，从沉积高温冷却后，两者收缩程度不一，导致薄膜被拉伸。张应力会使晶圆中心凹陷。二氧化硅、多晶硅和铝等材料通常呈现张应力。简而言之，若薄膜倾向于收缩，则为张应力；若倾向于膨胀，则为压应力。

二、工艺调控与应力控制

薄膜应力并非固定不变，工程师可以通过精密调整沉积工艺的“配方”来主动驾驭它。在化学气相沉积中，反应气体的比例至关重要。例如，沉积氮化硅时，硅烷与氨气的比例会改变薄膜中的硅氮原子比，从而调控应力状态：富硅的氮化硅常呈现压应力，而化学计量比或富氮的氮化硅可调整为张应力。

 沉积过程的能量与温度也是关键参数。在物理气相沉积或等离子体增强化学气相沉积中，提高功率会增加高能粒子对基片的轰击，将原子“敲”进更紧密的位置，通常会增加压应力。沉积温度则是一把双刃剑：高温有助于原子扩散到能量更低的稳定位置，从而释放部分本征应力；但同时，高温也会加剧因热膨胀系数差异在冷却后产生的热应力。此外，反应腔压力较低时，粒子的平均自由程增加，使其以更高能量撞击表面，有利于形成致密且具有高压应力的薄膜。

复制，不同掩膜版内的测试图案互不相同，既实现了全晶圆工艺质量的覆盖检测，又不占用芯片有效面积。

三、应力对芯片性能的双重影响

薄膜应力会通过改变硅的晶格常数，直接影响载流子（电子和空穴）的迁移率，这是其最重要的电学效应。现代芯片制造已从被动应对转向主动利用，发展出“应力工程”这一核心技术。

 在晶体管制造中，通过在沟道区域有意识地引入特定方向的应力，可以显著提升器件性能。具体而言，张应力能够拉开硅原子间距，提升电子迁移率，从而使NMOS晶体管速度更快；压应力则压缩硅原子间距，提升空穴迁移率，使PMOS晶体管速度更快。在英特尔、台积电等公司的先进制程中，沉积特制的应力衬垫来“掐住”晶体管，是提升驱动电流的关键手段。

然而，如果应力失控，将导致严重的可靠性问题。过大的全局应力会导致整个晶圆像薯片一样弯曲（晶圆翘曲），使其在后续光刻工艺中无法精准对焦，导致良率暴跌。当应力超过薄膜自身的结合强度时，薄膜会开裂或从衬底上剥落，造成电路直接短路或断路。对于金属互连线，过大的张应力会与电流产生的焦耳热应力叠加，加速电迁移过程，形成空洞，导致导线提前断裂，缩短芯片寿命。此外，应力还会改变晶体管的阈值电压、漏电流等关键参数，导致芯片性能不稳定。

 四、薄膜应力的常见测量方法

由于薄膜应力无法直接测量，通常通过测量应力导致的基片形变来间接推算，这类方法统称为曲率法。根据原理不同，测量方法主要分为机械法、干涉法和衍射法三大类。

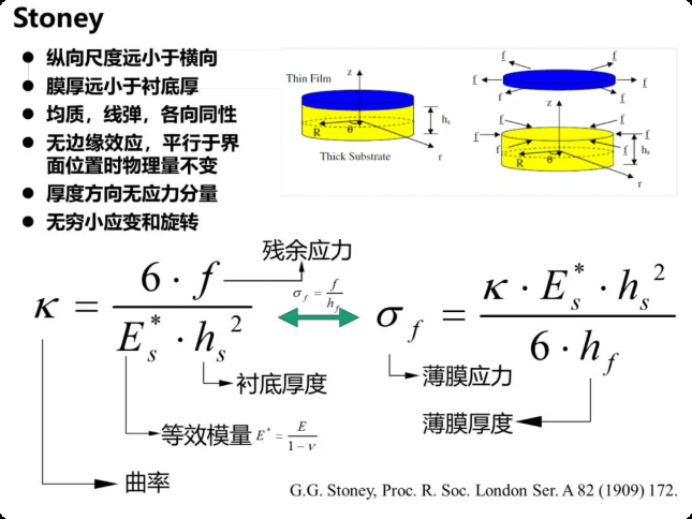

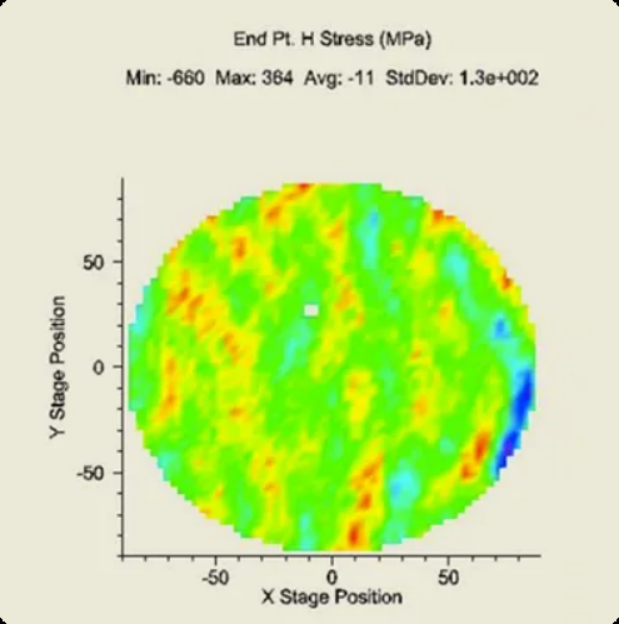

最基础且广泛应用的是基于斯托尼方程的曲率法。它通过激光测量薄膜沉积前后衬底曲率半径的变化，结合衬底和薄膜的力学参数（如杨氏模量、泊松比、厚度），计算出薄膜的平均应力。市面上常见的薄膜应力测试仪多基于此原理。悬臂梁法是另一种机械法，将基片一端固定形成悬臂梁，薄膜沉积后，通过激光测量自由端的偏移量来计算应力。

干涉法则利用光学干涉原理来测量基片的弯曲。牛顿环法利用镀膜后基片弯曲面与参考平面产生的等厚干涉条纹（牛顿环）来推算曲率半径。相位移干涉法（如使用Twyman-Green干涉仪）则更为精密，通过CCD获取干涉图，并利用相位移技术计算曲率变化，从而得到应力值。

衍射法以X射线衍射法为代表，是一种无损定量方法。它通过测量材料晶面间距在应力作用下的变化（即衍射峰位置的移动）来计算应力。由于X射线穿透深度有限，此法主要测量材料表层的应力状态。为了测量材料内部的应力梯度，需结合剥层法，即逐层剥离样品并测量，再通过算法修正应力松弛效应。此外，拉曼光谱法通过分析应力引起的分子振动谱峰变化来测量应力，具有非破坏性、高分辨率的优点。
