在追求极致性能的薄膜制备领域，离子束辅助沉积（IBAD）凭借“双剑合璧”的优势脱颖而出。它通过离子轰击与PVD的深度协同，实现了对薄膜微观结构的原子级调控。从提升附着力到低温致密成膜，IBAD正成为光学镀膜、医疗植入物及超硬涂层等高端制造领域的关键技术引擎。

离子束辅助沉积（Ion Beam Assisted Deposition，简称IBAD）是一种在高真空环境中将离子束轰击与物理气相沉积（PVD）相结合的薄膜制备技术。该技术能够在溅射或热蒸发工艺过程中，通过独立的离子束参数控制，实现对薄膜生长过程的精密调控，从而获得高质量、高性能的薄膜涂层。

一、技术原理与系统组成

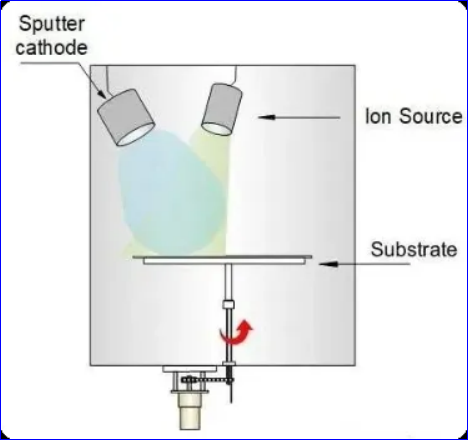

IBAD的基本原理是在进行物理气相沉积的同时，用离子束直接轰击基板或正在生长的薄膜表面。离子源可电离气体或固体源材料，产生的离子束经过离子光学器件的聚焦和加速，定向作用于基板。

该系统的关键特点在于工艺参数可独立控制，包括离子能量、离子电流密度、沉积速率以及工作温度。这种独立性使得薄膜的微观结构、化学成分和物理性能具备高度可调控性。系统常配备质量分析器与石英晶体控件，以实现对薄膜厚度的精确监控。

二、核心优势与性能提升

与传统溅射或热蒸发技术相比，IBAD技术能显著提升薄膜的综合性能。离子轰击为薄膜表层原子注入能量，促使原子重排，形成更致密、更均匀的微观结构，从而有效抑制柱状生长并减少空隙。

这直接带来多项性能改进：薄膜密度、硬度和内聚强度得到提高；涂层与基材之间的附着力增强，界面可通过离子轰击形成原子级混合的渐变过渡层，实现无应力强结合；同时，薄膜的环境稳定性更好，更能抵抗潮湿与风化。

此外，IBAD工艺通常在15°C至300°C的较低温度范围内进行，使其能够适用于塑料、聚碳酸酯镜片等对温度敏感的材料基底。

三、主要应用领域

IBAD技术凭借其高精度和卓越的薄膜质量，在多个高端领域得到应用。在光学领域，它用于制备需要精确调控反射率、折射率及厚度的顶级光学镀膜，如天文望远镜镜面涂层。

在功能涂层方面，该技术可沉积多种金属与陶瓷材料。例如，金、银、铂等金属涂层可用于医疗植入物，以实现生物相容性或抗菌表面；二氧化硅、氮化钛、氧化铝、氮化铝等陶瓷涂层则能极大增强工具和部件的耐磨性与耐用性。类金刚石碳（DLC）涂层也是IBAD可制备的超硬材料之一。

离子束辅助沉积（IBAD）是一种能够实现精密过程控制、生产高质量高性能薄膜的先进沉积技术。它平衡了工艺成本与薄膜质量，通过对离子轰击参数的独立操控，在提升薄膜密度、硬度、附着力和环境稳定性方面展现出显著优势，是光学、医疗器械、工具制造等多个高科技领域的关键表面处理解决方案。
