NMP湿法清洗利用强极性非质子溶剂特性，通过70–90℃热浸泡溶解厚光刻胶、刻蚀氟碳聚合物及离子注入硬壳残留，是关键后段去胶工艺。配合漂洗与无痕干燥，实现高洁净度与工艺一致性，保障后续制程稳定可靠。

一、芯片制造中的清洗

在芯片制造的复杂流程中，清洗是一道看似平凡却至关重要的工序，它确保了每一层微观结构的纯净与完美。其中，N-甲基吡咯烷酮（NMP）湿法清洗工艺作为一种特殊而高效的清洗方案，在应对某些顽固污染物方面扮演着不可替代的角色。这项工艺围绕一种独特的有机溶剂展开，通过精确的化学作用，为后续工艺步骤扫清障碍。

NMP的化学本质是N-甲基吡咯烷酮，这是一种具有五元内酰胺环结构的有机化合物。其分子结构赋予它两个关键特性，使其成为出色的清洗溶剂：首先，NMP是一种强极性溶剂。其分子中的羰基具有很高的偶极矩，能与多种极性物质产生强烈的相互作用。其次，它属于非质子溶剂，即其分子中没有容易解离的氢离子。这使得它不会像水或酒精那样作为质子供体参与反应，从而在处理对酸或碱敏感的精密表面时更为温和、可控。最重要的是，NMP对绝大多数高分子聚合物，尤其是各类光刻胶及其改性残留物，拥有非凡的溶解能力。它能有效渗透并溶胀聚合物网络，破坏分子链间的相互作用，从而将其彻底溶解去除，而非单纯靠物理剥离。

二、核心应用：攻克特定工艺后的顽固残留

NMP清洗并非用于常规清洗，而是针对几个特定且关键的“硬骨头”工艺后遗症：

1.厚层光刻胶或深紫外光刻胶的去除。在某些需要深刻蚀或离子注入的工艺中，会使用非常厚的光刻胶层作为掩模。这些厚胶或经过深紫外曝光后发生高度交联的“硬胶”，化学性质稳定，常规的硫酸/双氧水或有机溶剂难以彻底去除。NMP凭借其强大的溶解能力，是清除此类厚胶的有效选择。

2.干法刻蚀后的聚合物残留清除。在干法刻蚀过程中，为了获得各向异性的图形，会在工艺气体中加入含碳、氟的化合物。这会在刻蚀图形的侧壁和底部形成一层复杂的氟碳聚合物残留。这层残留物化学惰性高，附着牢固。NMP能有效渗透和分解这层聚合物，是刻蚀后清洗的关键步骤之一，特别是对于高深宽比的接触孔和通孔。

3.离子注入后的光刻胶“硬壳层”去除。在进行高剂量离子注入时，高能离子会猛烈轰击表面的光刻胶，导致其表层发生严重的碳化、交联，形成一层极其坚硬、难溶的“硬壳层”。这层物质用普通方法几乎无法去除。NMP清洗工艺，特别是配合适当的升温，是破除这层“硬壳”，避免其碎片污染晶圆的有效手段。物理气相沉积（PVD）以溅射镀膜为主导技术，通过真空蒸发、离子轰击等物理过程实现薄膜沉积，广泛应用于电极与金属互连层制备。

三、工艺过程与核心设备：热浸泡中的化学溶解

NMP清洗是一种典型的湿法批量处理工艺，其核心在于“热浸泡”，而非剧烈的机械冲刷。标准流程如下：

装载与转移：将承载晶圆的片架（Cassette）由自动化机械臂送入专用的NMP清洗机。

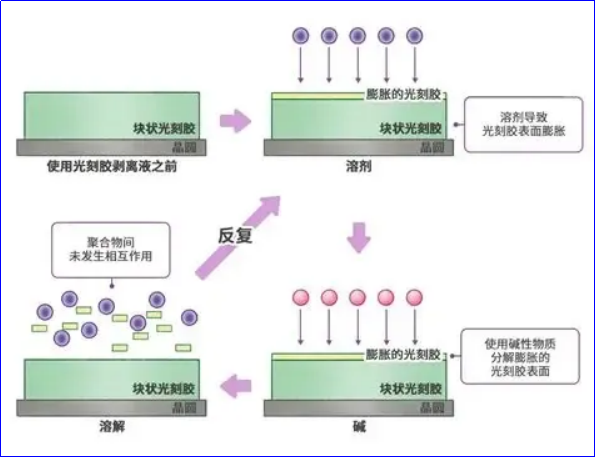

热浸泡：将晶圆完全浸入加热的NMP溶液槽中。温度通常被精确控制在70°C至90°C范围内。升温能显著降低NMP的粘度，提高其分子运动能力和渗透效率。浸泡时间根据污染物厚度和顽固程度，从数分钟到二十分钟不等。在此期间，NMP分子渗透至污染物内部，使其溶胀并最终溶解。

漂洗：浸泡完成后，将晶圆转移至超纯水或异丙醇的漂洗槽中，进行多次浸没和喷淋，目的是将已溶解的污染物以及附着在晶圆表面的NMP本身完全去除。这一步至关重要，因为任何NMP残留都可能干扰后续工艺。

干燥：最后，使用高纯氮气干燥、旋转甩干或Marangoni（表面张力梯度）干燥等先进技术，在不留下水痕的情况下彻底干燥晶圆表面。

执行此工艺的核心设备是全自动湿法清洗台。该设备集成了多个化学药液槽、超纯水漂洗槽和干燥模块，所有槽体通常由高纯聚四氟乙烯或不锈钢等耐腐蚀、低析出材料制成。系统通过精密的温度控制系统维持药液恒温，并由电脑程序全自动控制晶圆的传输、浸泡、漂洗时序，以确保工艺的一致性和重现性，同时最大限度地保障操作人员安全，避免接触化学品。
