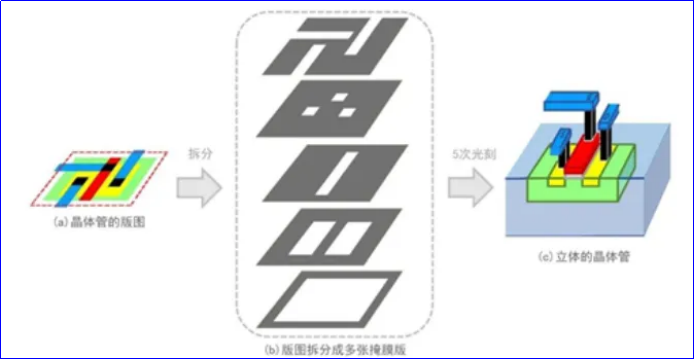

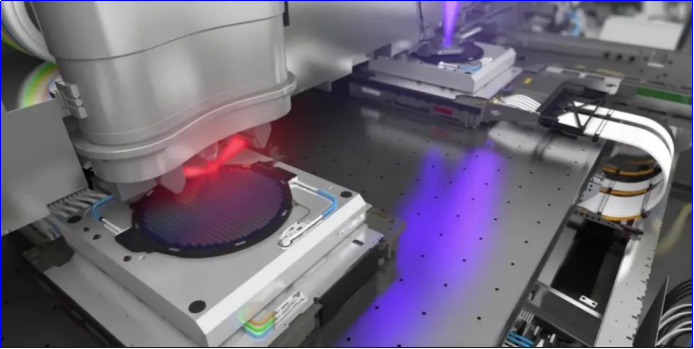

在芯片光刻对准的纳米级世界里，存在一个关键却常被忽视的环节——测量偏移量。它并非对准误差本身，而是一个系统性的“测量偏差”。简单来说，当光刻机用传感器测量晶圆上的对准标记位置时，所读出的坐标值，与这个标记所代表的下层实际电路图形的真实位置之间，存在着一个微小的、可预测的差值。

这个差值就是测量偏移量。理解并精准补偿它，是套刻精度树策略能否从理论完美转化为实际精度的关键。

测量偏移量的产生根源复杂，主要来自几个方面。首先，用于测量和对准的标记，与芯片内部的功能电路图形，在尺寸、密度和局部环境上并不完全相同。在经历沉积、刻蚀、研磨等剧烈工艺后，它们可能发生微乎其微但不同的局部形变。其次，标记本身是三维结构，其形貌、深度和侧壁角度会因工艺波动而变化，而光学测量信号对此极其敏感，会导致读数偏差。最后，测量系统本身的光学像差、照明波长与工艺层材料的相互作用，都会引入固有的信号偏移。这些因素共同导致了一个根本事实：我们测量到的标记位置，并不完全等于我们真正关心、希望与之对准的电路层的位置。

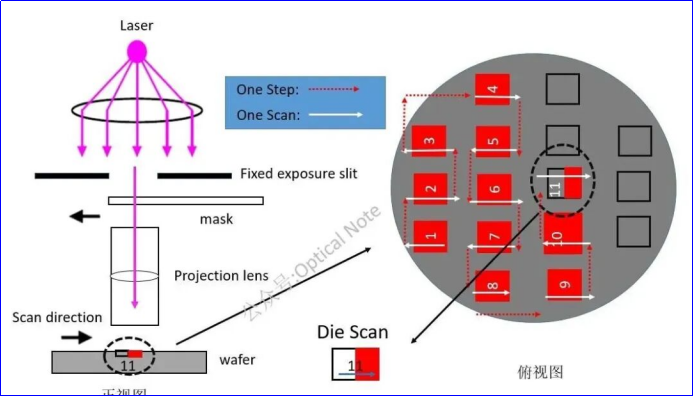

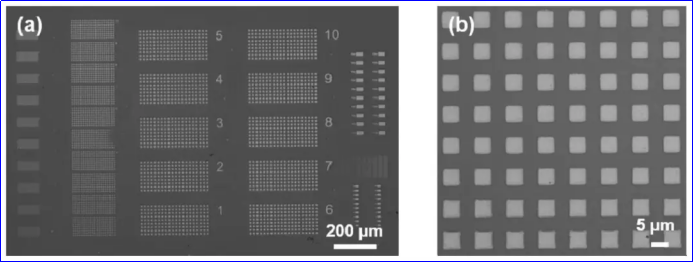

因此，先进的工艺控制引入了复杂的测量偏移建模与补偿。在关键层，工程师会设计特殊的测试结构，其中包含能够被独立、精确测量的基准图形。通过对比光刻机对准系统对该层标记的测量值，与电子束或衍射等更直接、更精确的计量工具对该层实际电路基准的测量值，就能直接计算出该工艺层在当前条件下的具体偏移量。这个偏移量随后被转化为一个校正向量，输入到光刻机的控制软件中。此后，在对准该层时，机台会自动在读取标记坐标后，立即减去这个偏移向量，从而得到下层电路真实的“虚拟位置”，并以此为基准进行曝光。这个过程就像一个狙击手在瞄准时，根据风速和重力提前计算并修正了瞄准镜的十字准心。

测量偏移量的管理与套刻精度树深度交织。在套刻精度树中，当某一层被选为后续多层的对准基准时，确保该层自身的测量偏移被精准校准就显得至关重要，因为其误差将被“树”的架构传递给所有子孙层。不同的OVL Tree策略，影响着偏移管理的重点。在“链式”树中，需要重点关注相邻层之间偏移量传递的一致性；而在“混合型森林”树中，则需确保那些作为全局“锚点”的关键层，其偏移量得到最严格的控制与校准，因为它们影响着多个分支的全局精度。

综上所述，测量偏移量的校准是连接“物理测量世界”与“电路设计世界”的精密桥梁。它使得光刻机能够透过对准标记的“表象”，洞察下层电路图形的“本质位置”。正是通过将这一系统性偏差从测量环节中预先剥离，套刻精度树所规划的精密对准战略才得以在硅片上真实、可靠地执行。这项隐匿在算法与模型中的校准工作，与光学和机械的硬件精度同等重要，共同保障了上百层纳米电路在三维空间中的完美邂逅，是芯片制造走向智能与自主修正的重要标志。
