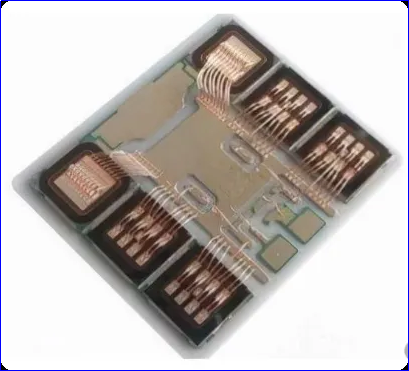

在芯片的整体结构中，Bond Pad（焊垫层）是实现芯片与外部封装互联的关键接口。它位于芯片最顶层，是在钝化层上开窗后露出的金属区域，一端通过内部金属布线与芯片核心电路相连，另一端则通过键合工艺与封装引脚或基板实现电气连接，从而承担信号传输、电源供给等功能。在典型的芯片后端结构中，顶层金属互连线之上覆盖有钝化层，而Bond Pad正是在钝化层开窗后暴露出的金属叠层区域。

一、结构与材料

Bond Pad并非简单的单层金属，而是一个为满足机械强度、电学性能和工艺兼容性而设计的多层堆叠结构。其核心层级从表面向内部依次为键合层、阻挡层、黏结层以及金属布线层，部分高可靠性芯片还会根据需求增加抗氧化层或应力缓冲层。

键合层是直接与键合线或凸点接触的表层，常用材料包括铝、铝合金或铜。其中铝因良好的可键合性和工艺兼容性在中低功率芯片中应用广泛，而铜则因导电率更高、抗电迁移能力更强适用于高频高可靠性场景。阻挡层位于键合层与黏结层之间，主要功能是防止金属扩散和外部杂质渗透，常用钛钨、氮化钛或钽等材料，厚度通常控制在0.1至0.3微米。黏结层用于提升与芯片钝化层及内部布线的结合力，多采用钛或铬，厚度较薄，一般在0.05至0.15微米。金属布线层则是Bond Pad与核心电路连通的通道，传统工艺以铝为主，先进制程已全面转向铜布线。此外，针对铜基Bond Pad常增加薄金或化学钝化膜作为抗氧化层，大功率芯片则可能引入镍层作为应力缓冲，以缓解机械应力和热应力的影响。

二、设计规则与封装对应

Bond Pad的结构参数与设计规则需严格匹配后续封装工艺，直接影响芯片的可靠性和封装良率。其典型尺寸在50微米至100微米之间，需与键合线的直径和键合设备参数适配，过小不利于键合操作，过大则浪费芯片面积。相邻焊垫的中心间距决定了芯片的I/O密度，传统打线封装间距通常大于50微米，而倒装芯片工艺可实现更小的间距。

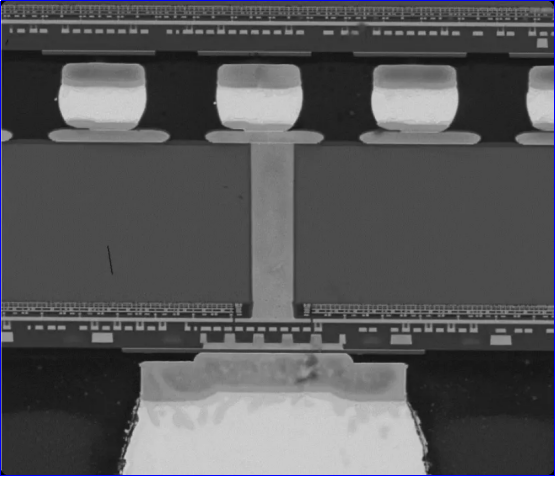

在布局上，打线封装多采用沿芯片四周排列的方式，而高密度I/O芯片则常采用阵列式分布以适应倒装需求。为防止键合应力损伤内部电路，焊垫下方通常禁止布置有源器件，并需通过顶层金属的颈部结构实现与内部电路的连接。封装技术的选择也决定了Bond Pad的具体设计：打线键合要求焊垫表面洁净平整，铝焊垫可直接与金线或铜线形成金属间化合物；倒装芯片则需在焊垫上制作凸点，并增加凸点下金属化层以提供良好的粘附、扩散阻挡和可焊性。

三、常见失效模式

在实际生产与应用中，Bond Pad的失效可能直接导致芯片功能异常。常见失效模式包括金属间化合物引起的脆性开裂、阻挡层失效导致的金属扩散、层间热应力引发的剥离、大电流下的电迁移现象、表面氧化腐蚀以及键合过程中的机械损伤。这些失效多与结构设计、工艺控制和环境应力相关，例如键合层金属与键合材料在高温下生成过厚脆性化合物，或阻挡层厚度不足导致铜原子向内部扩散。针对不同类型失效，需从材料匹配、厚度控制和应用场景防护等方面进行优化，如选择稳定的金属间化合物组合、确保阻挡层厚度满足要求，或在铜基焊垫表面增加抗氧化涂层等措施。

随着芯片向高频、高功率和微型化方向发展，Bond Pad的结构设计持续演进。从传统金丝键合的铝基结构到先进制程的铜基多层堆叠，再到倒装芯片所需的凸点下金属化设计，其演变始终围绕提升连接可靠性、降低信号损耗和适应高密度集成的需求。未来，Bond Pad将进一步通过新型材料体系和精细化工艺，支撑芯片性能的持续提升。
