在芯片技术不断追求“更小、更快、更强”的征程中,一个隐藏的物理极限正悄然浮现。我们常听说晶体管微缩带来的性能飞跃,却鲜少关注连接这些晶体管的“金属导线”。当芯片制程迈入纳米尺度后,这些细如蛛丝的铜连线,正在成为决定芯片性能与能效的“阿喀琉斯之踵”。
一、当“高速公路”变成“小道”:线宽缩放的代价

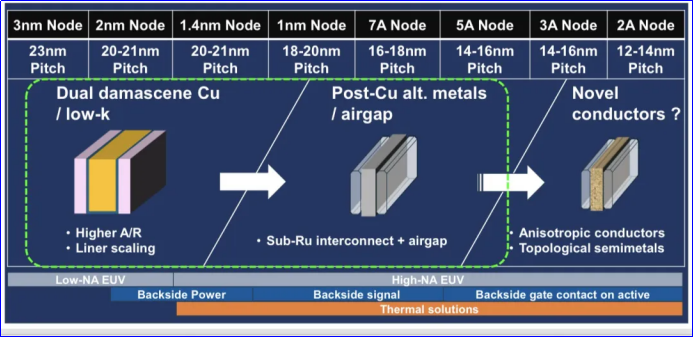

现代芯片采用“双大马士革工艺”制造铜互连线。这一过程如同在玻璃上雕刻出极细的沟槽,先沉积一层阻挡层/润湿层(防止铜原子扩散并帮助铜附着),再填充铜金属,最后抛光平整。

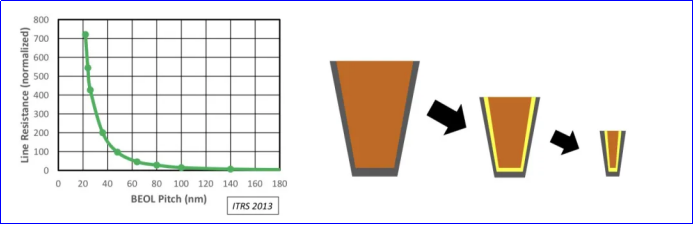

图表清晰揭示了一个反直觉的趋势:随着互连线间距(两条导线中心之间的距离)从1000纳米缩小到10纳米级别,铜的有效截面积急剧减少。这意味着,本应承载电流的铜“道路”正在迅速变窄。
二、关键限制:“隔离带”不能无限变薄
在铜线周围,必须包裹一层极薄的“衬垫”(包括阻挡层和润湿层),其作用至关重要:
阻挡铜扩散,防止污染相邻元件
提供粘附基础,确保铜层牢固附着
促进铜沉积,使填充均匀无空隙

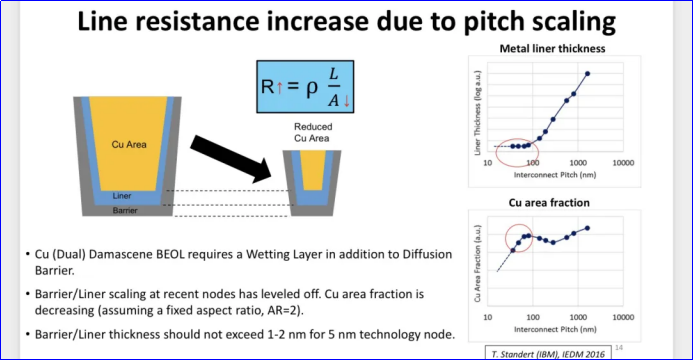

然而,这层衬垫有一个物理极限——它不能随导线一同无限制地按比例微缩。图中显示,当互连线间距缩小至5纳米技术节点时,衬垫厚度最多只能维持在1-2纳米。这就像在一条本就狭窄的单行道上,两侧必须保留固定宽度的隔离带,导致真正能通行的路面大幅缩水。
三、电阻飙升的数学困境
图表中左轴的“L/A”(长度除以截面积)公式揭示了问题的核心:电阻与导线截面积成反比。当导线高度和宽度同时缩放时:
截面积以平方关系急剧减小;
电阻则以平方关系急剧增大。

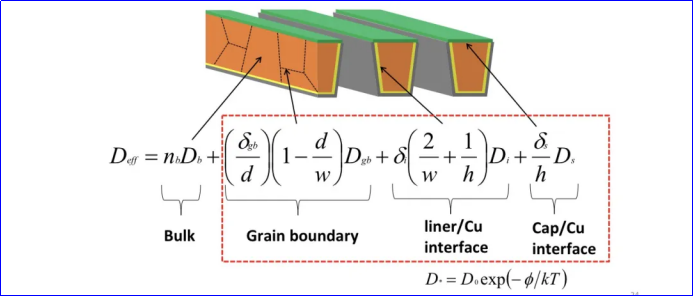

具体而言,铜导线面积的占比随间距缩小而直线下降。更糟糕的是,电子在如此细的导线中流动时,会遇到更多的表面散射效应,进一步推高电阻。其后果直接而严重:信号延迟增加、功耗上升、发热加剧,最终限制芯片的整体性能。
